一、适用范围

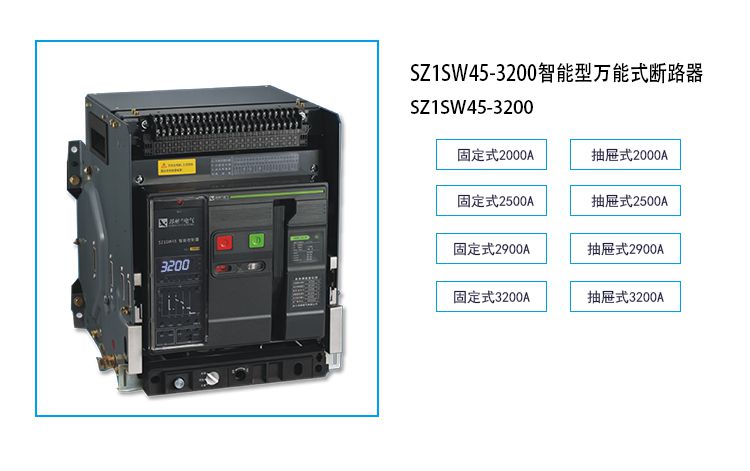

SZ1SW45系列智能型万能式低压断路器(以下简称断路器)，适⽤于交流50Hz，额定电压⾄660V(690V)及以下，额定电流400A~6300A的配电⽹络中，⽤来分配电能和保护线路及电源设备免受过载、⽋电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提⾼供电可靠性，避免不必要的停电。同时带有开放式通讯接⼝，可进⾏四遥，以满⾜控制中⼼和⾃动化系统的要求。断路器在海拔2000⽶时脉冲耐压8000V(不同海拔按标准修正，最⾼不超过12000V)。该断路器不带智能控制器及传感器可作隔离器⽤
二、正常工作条件和安装条件
◎周围空⽓温度
上限值不超过+40℃，下限值不低于-5℃,24h平均值不超过+35℃;
注:下限值为- 1 0℃或- 2 5℃的⼯作条件，⽤⼾应向本⼚申明;上限值超过+40℃或下限值低于-10℃或-25℃的⼯作条件，⽤⼾应与本⼚协商。
◎安装地点的海拔不超过2000m。
◎⼤⽓条件
⼤⽓相对湿度在周围空⽓温度为+ 4 0 ℃时不超过50%，在较低温度下可以有较⾼的相对度，最湿⽉的⽉平均最⼤相对湿度为90%，同时该⽉的平均最低温度为+25℃，并考虑到因温度变化发⽣在产品表⾯上的凝露。超过规定⽤⼾应与本⼚协商。
◎防护等级:IP30
◎使⽤类别:B类或A类
上限值不超过+40℃，下限值不低于-5℃,24h平均值不超过+35℃;
注:下限值为- 1 0℃或- 2 5℃的⼯作条件，⽤⼾应向本⼚申明;上限值超过+40℃或下限值低于-10℃或-25℃的⼯作条件，⽤⼾应与本⼚协商。
◎安装地点的海拔不超过2000m。
◎⼤⽓条件
⼤⽓相对湿度在周围空⽓温度为+ 4 0 ℃时不超过50%，在较低温度下可以有较⾼的相对度，最湿⽉的⽉平均最⼤相对湿度为90%，同时该⽉的平均最低温度为+25℃，并考虑到因温度变化发⽣在产品表⾯上的凝露。超过规定⽤⼾应与本⼚协商。
◎防护等级:IP30
◎使⽤类别:B类或A类
三、规格型号
四、外形与安装尺寸
