一、适用范围

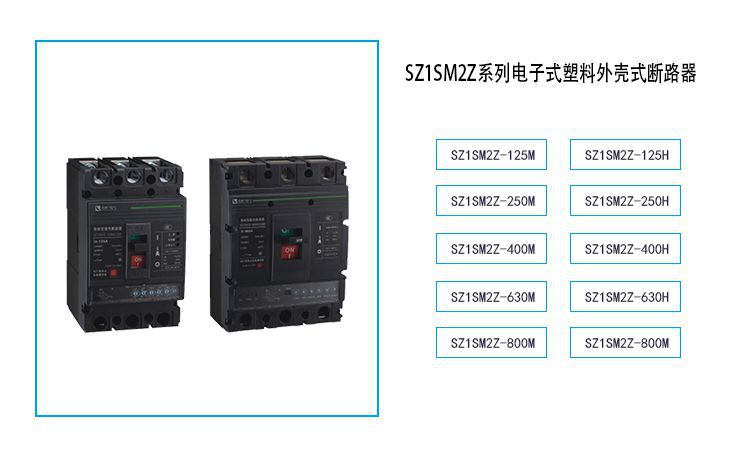

SZ1SM2Z系列电⼦式塑料外壳式断路器(以下简称断路器)，适⽤于交流50Hz(60Hz)，其额定绝缘电压为800v,额定⼯作电压400V，额定⼯作电流⾄800A的电路中作不频繁转换及电动机不频繁起动之⽤。断路器具有过载⻓延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和⽋压保护功能以及剩余电流保护(可选)，缺相保护功能(可选)，能保护线路和电源设备不受损坏，断路器保护特性⻬全、精确，能提⾼供电可靠性，避免不必要的停电，其中"Z、B"型控制带有通讯接⼝，可进⾏'四遥"，以满⾜控制中⼼和⾃动化系统的要求。
断路器按照其额定极限短路分断能⼒，分为M型(较⾼分断型)、H型(⾼分断型)⼆种。该断路器具有体积⼩,分断能⼒⾼、⻜弧短,抗振动等特点。
◎断路器可垂直安装(即竖装)，亦可⽔平安装(即横装)。
◎断路器具有隔离功能。
◎断路器不可倒进线，即使允许1、3、5接电源线2、4、6接负载线。
二、工作条件
◎海拔：≤2000m。
◎环境温度：-5℃~+40℃。
◎能耐受潮湿空⽓的影响。
◎能耐受盐雾、油雾的影响。断路器主电路的安装类别为Ⅲ，其余辅助电路、控制电路安装类别为II。
◎最⾼温度+40℃时，空⽓的相对湿度不超过50%，在较低的湿度下可以运⾏有较⾼的相对湿度，对由于温度变化偶尔产⽣的凝露应采取特殊措施。
◎最⼤倾斜度为22.5°。
◎在⽆爆炸危险的介质中，且介质⽆⾜以腐蚀⾦属和破坏绝缘的⽓体与导电尘埃的地⽅。
◎在没有⾬雪侵袭的地⽅。
三、型号含义及分类
断路器按照其额定极限短路分断能⼒，分为M型(较⾼分断型)、H型(⾼分断型)⼆种。该断路器具有体积⼩,分断能⼒⾼、⻜弧短,抗振动等特点。
◎断路器可垂直安装(即竖装)，亦可⽔平安装(即横装)。
◎断路器具有隔离功能。
◎断路器不可倒进线，即使允许1、3、5接电源线2、4、6接负载线。
二、工作条件
◎海拔：≤2000m。
◎环境温度：-5℃~+40℃。
◎能耐受潮湿空⽓的影响。
◎能耐受盐雾、油雾的影响。断路器主电路的安装类别为Ⅲ，其余辅助电路、控制电路安装类别为II。
◎最⾼温度+40℃时，空⽓的相对湿度不超过50%，在较低的湿度下可以运⾏有较⾼的相对湿度，对由于温度变化偶尔产⽣的凝露应采取特殊措施。
◎最⼤倾斜度为22.5°。
◎在⽆爆炸危险的介质中，且介质⽆⾜以腐蚀⾦属和破坏绝缘的⽓体与导电尘埃的地⽅。
◎在没有⾬雪侵袭的地⽅。

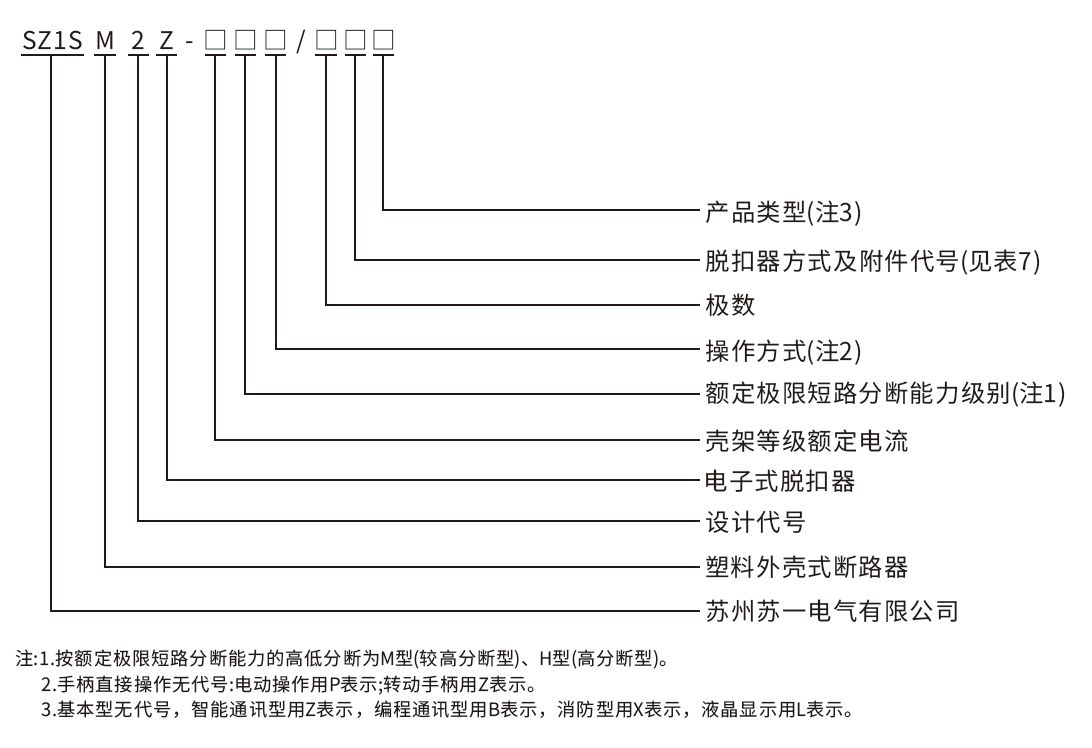

三、型号含义及分类

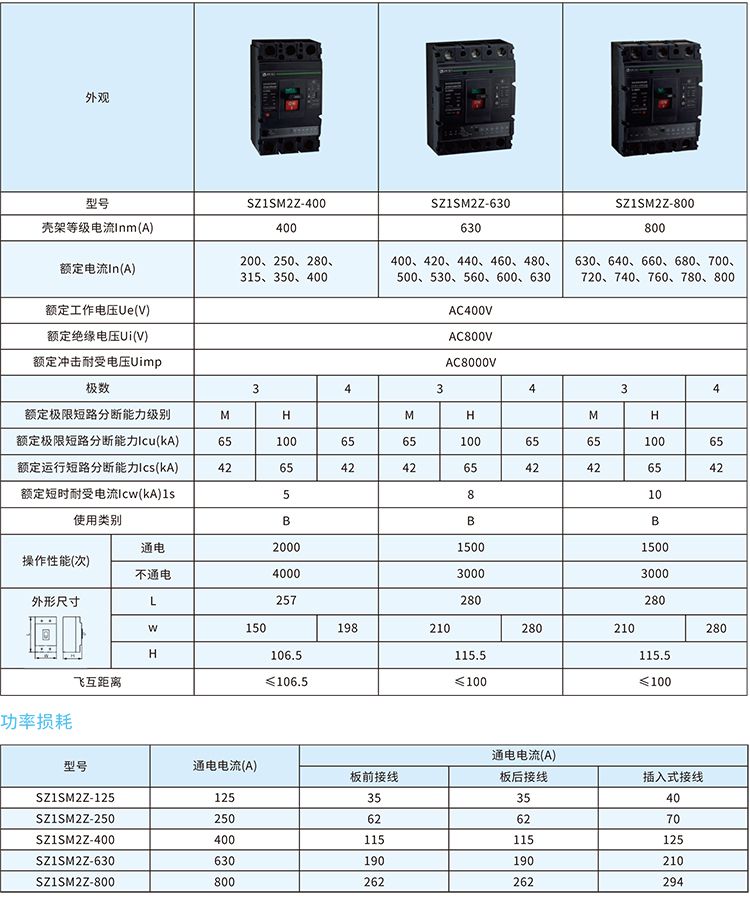

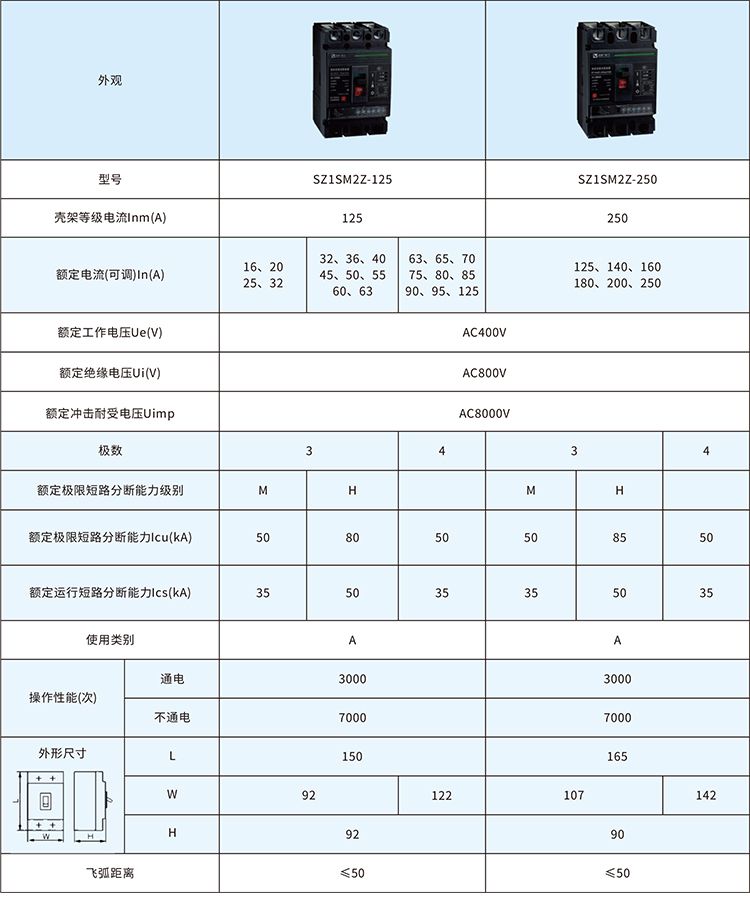

四、电⼦式智能断路器主要技术性能指⽰
