一、适用范围

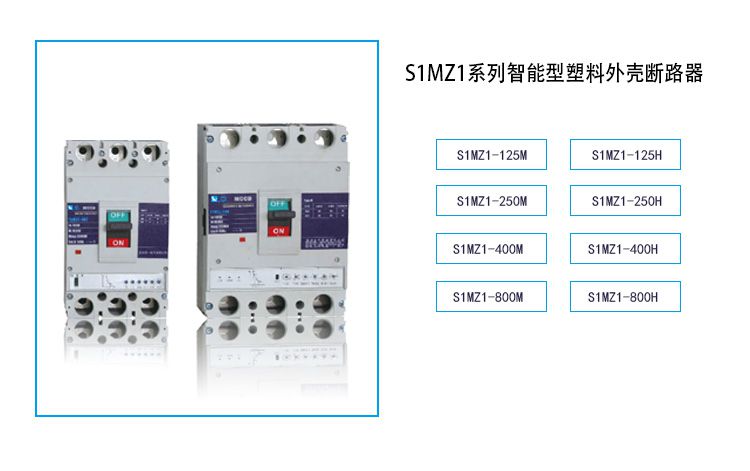

S1MZ1系列智能塑壳式断路器(以下简称断路器)，是本公司采用国际先进设计和制造技术研制开发的新型断路器。其额定绝缘电压为800V，适用于交流50Hz，额定工作电压400V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压等保护功能，能保护线路和电源设备不受损坏。
断路器具有结构紧凑、体积小、分断高、飞弧短、内外附件齐全，方便直观等特点，用户可自行设定组成所需的保护特性，方便地实现选择性保护，使断路器上下级配备更为合理。
断路器具有运行电流光柱指示、预报警指示、过载指示，智能控制器的自诊断功能和脱扣试验功能，且具有接地保护功能，内部温度监控功能，隔离功能带有通信接口的产品具备了现场总线的通信功能，可与计算机联网通信，实现遥控、遥测、遥调、遥讯等多种功能。
二、适用标准
断路器内的互感器可提供自生电源，当三相的电流大于0.2In，单相的电流大于0.5In时，即能可靠实现长延时、短延时和瞬时保护特性；本系列断路器执行下列标准：
IEC60947-1，GB 14048.1《低压开关设备和控制设备总则》
IEC60947-2，GB 14048.2《低压开关设备和控制设备低压断路器》
及附录F《带电子过电流保护断路器的附加要求》IEC60947-4,GB 14048.4《低压开关设备和控制设备低压机电式接触器和电动机起动器》
IEC60947-5,GB 14048.5《低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器》
三、正常工作条件
·周围空气温度为-5℃～+40℃，且24小时的平均值不超过35℃；
·安装地点的海拔不超过2000m。
·最高环境温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时可达90％。对由于温度变化偶尔产生的凝露应采取特殊措施。
·污染等级为3级；
·断路器主电路的安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ。
·安装地点的周围环境应无爆炸危险、无导电尘埃、无腐蚀性气体、无雨雪侵袭的环境。

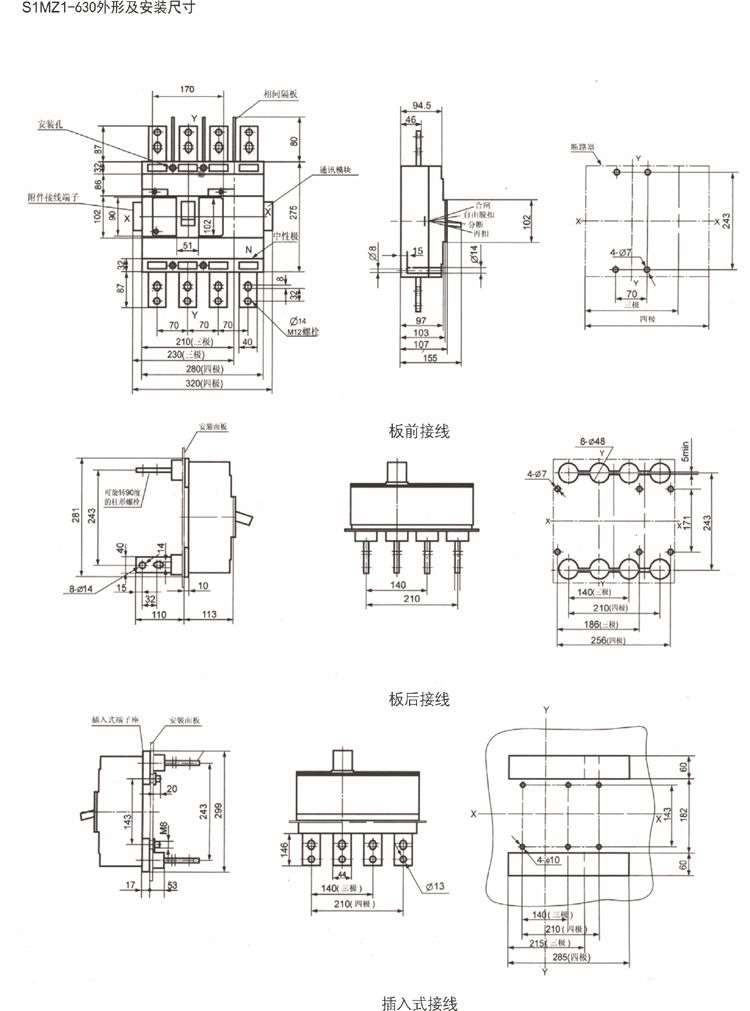

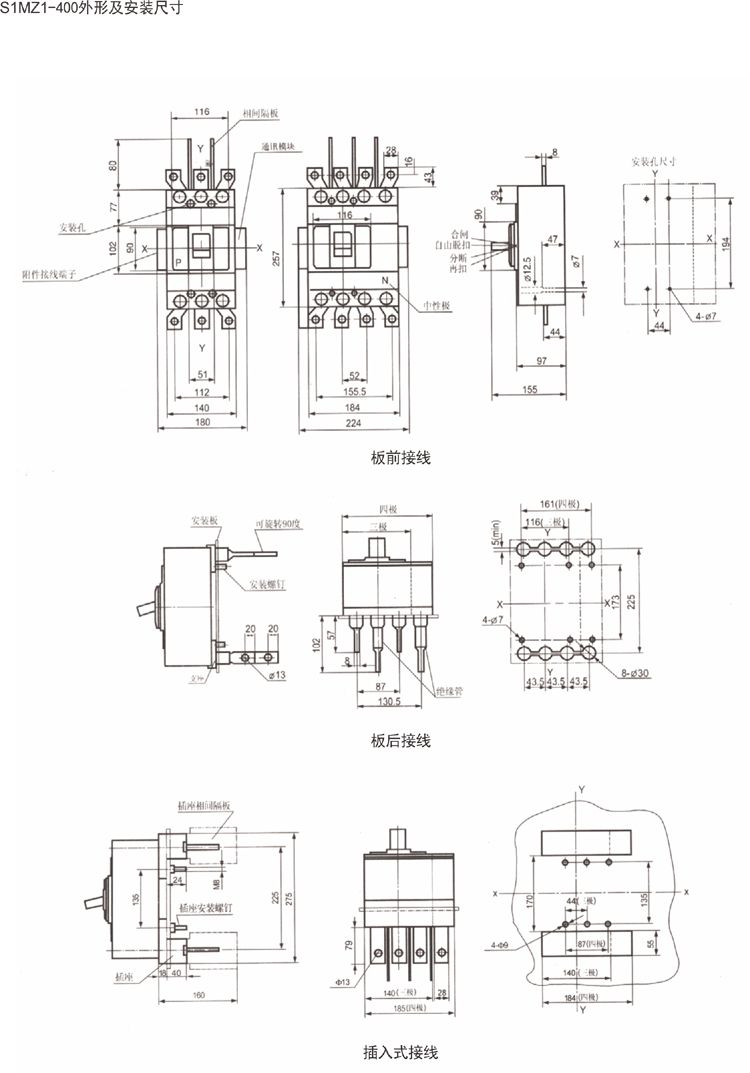

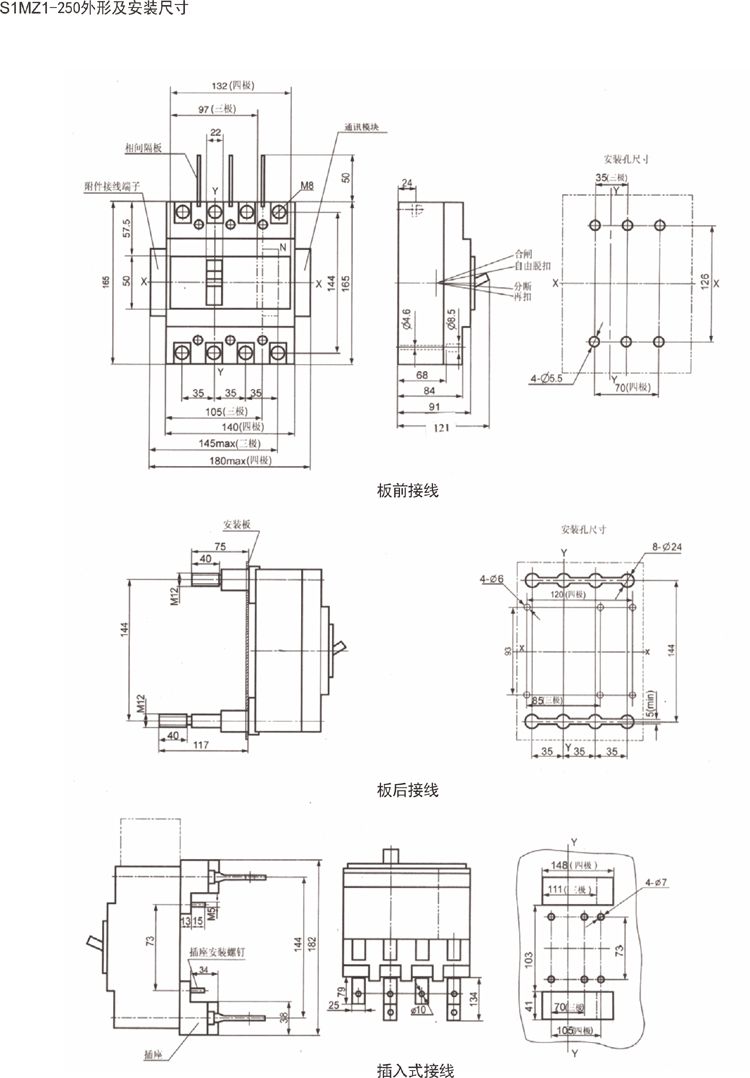

四、安装方式
本系列断路器可以垂直安装，也可以横装。
本断路器不可倒进线，只允许1、3、5接电源线，2、4、6接负载线
相间必须安装隔弧板
