一、适用范围

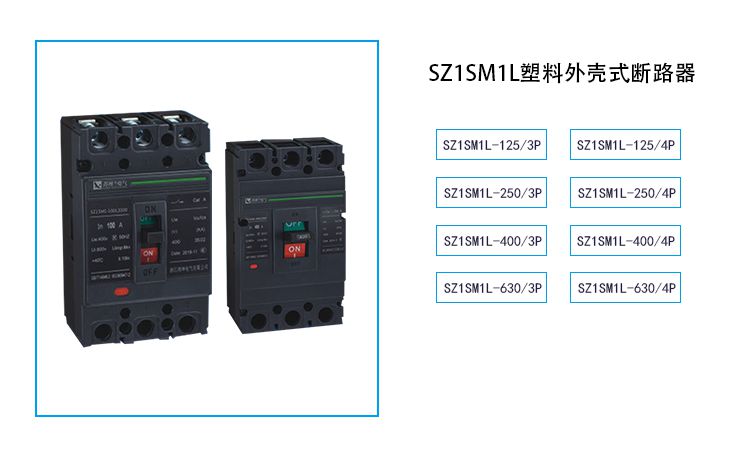

SZ1SM1L系列带剩余电流保护型塑料外壳式断路器(以下简称断路器)，是本公司采⽤国际先进设计、制造技术研制、开发的新型断路器之⼀。其额定绝缘电压为800V，适⽤于交流50Hz，额定⼯作电压400V，额定⼯作电流⾄630A的电路中作不频繁转换及电动机不频繁起动之⽤，断路器具有过载、短路和⽋电压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的⻓期存在的接地故障可能引起⽕灾危险提供保护。
断路器按照其额定极限短路分断能⼒(Icu)的⾼低，分为M型(较⾼分断型)、H型(⾼分断型)⼀类。该断路器具有体积⼩,分断⾼、⻜弧短，抗振动等特点。
◎本断路器可垂直安装(即竖装)，亦可⽔平安装(即横装)。
◎本断路器不可倒进线，即使允许1、3、5接电源线，2、4、6接负载线。断路器适⽤于隔离。
◎本断路器产品热⾏下列标准:
IEC60947-1及GB/T14048.1总则
IEC60947-2及GB14048.2低压断路器及附录B带剩余电流保护的新路器IEC60947-4及GB14048.4接触器和电动机起动器
IEC60947-5.1及GB14048.5S机电式控制电路电器
二、工作条件
◎周围空⽓温度
◎周围空⽓温度上限为+40;
◎周围空⽓温度下限为-5;
◎周围空⽓温度24h的平均值不超过+35。
◎海拔:安装装点的海拔不超过2000m。
◎污染等级:3
◎安装类别:Ⅲ
◎⼤⽓条件:⼤⽓相对温度在周围空⽓温度为+40时不超过50%;在较低温度下可以有较⾼的相对湿度;最湿⽉的⽉平均最⼤相对温度为90%，同时该⽉的平均最低湿度为+20，并考虑到因温度变化发⽣在产品表⾯上的凝露。
◎外磁场:漏电断路器安装场所附近的外磁场在任何⽅向不超过地磁场的5倍。

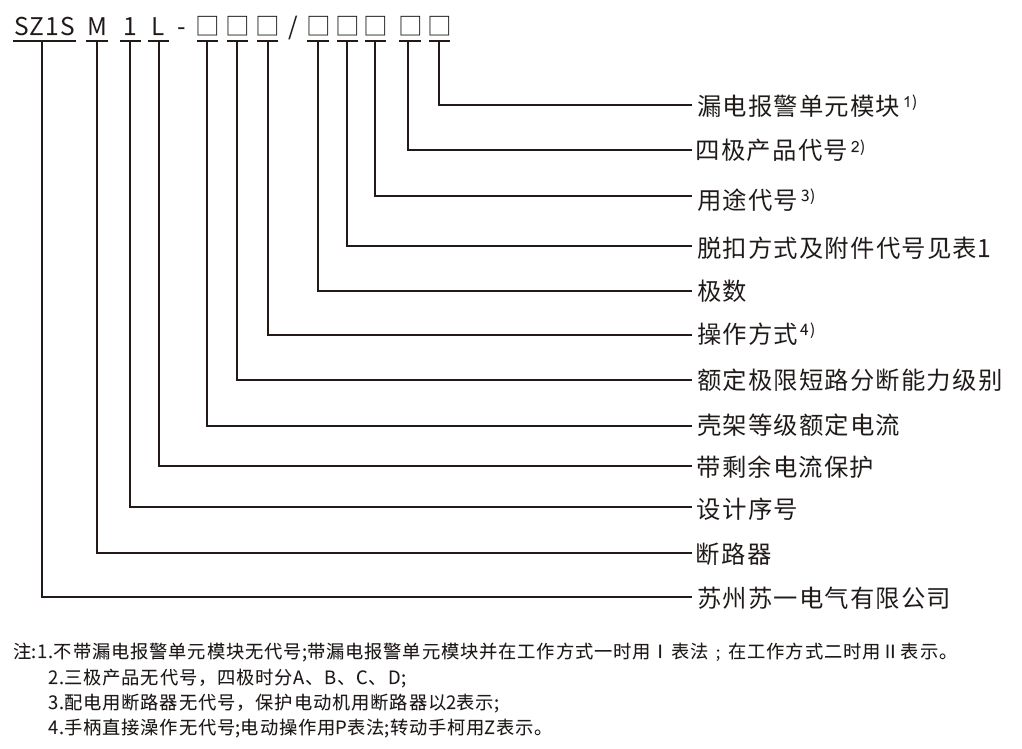

三、规格型号
SZ1SM1L系列带剩余电流保护型塑料外壳式断路器(以下简称断路器)，是本公司采⽤国际先进设计、制造技术研制、开发的新型断路器之⼀。其额定绝缘电压为800V，适⽤于交流50Hz，额定⼯作电压400V，额定⼯作电流⾄630A的电路中作不频繁转换及电动机不频繁起动之⽤，断路器具有过载、短路和⽋电压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的⻓期存在的接地故障可能引起⽕灾危险提供保护。
断路器按照其额定极限短路分断能⼒(Icu)的⾼低，分为M型(较⾼分断型)、H型(⾼分断型)⼀类。该断路器具有体积⼩,分断⾼、⻜弧短，抗振动等特点。
◎本断路器可垂直安装(即竖装)，亦可⽔平安装(即横装)。
◎本断路器不可倒进线，即使允许1、3、5接电源线，2、4、6接负载线。断路器适⽤于隔离。
◎本断路器产品热⾏下列标准:
IEC60947-1及GB/T14048.1总则
IEC60947-2及GB14048.2低压断路器及附录B带剩余电流保护的新路器IEC60947-4及GB14048.4接触器和电动机起动器
IEC60947-5.1及GB14048.5S机电式控制电路电器
二、工作条件
◎周围空⽓温度
◎周围空⽓温度上限为+40;
◎周围空⽓温度下限为-5;
◎周围空⽓温度24h的平均值不超过+35。
◎海拔:安装装点的海拔不超过2000m。
◎污染等级:3
◎安装类别:Ⅲ
◎⼤⽓条件:⼤⽓相对温度在周围空⽓温度为+40时不超过50%;在较低温度下可以有较⾼的相对湿度;最湿⽉的⽉平均最⼤相对温度为90%，同时该⽉的平均最低湿度为+20，并考虑到因温度变化发⽣在产品表⾯上的凝露。
◎外磁场:漏电断路器安装场所附近的外磁场在任何⽅向不超过地磁场的5倍。
三、规格型号
四、主要技术参数

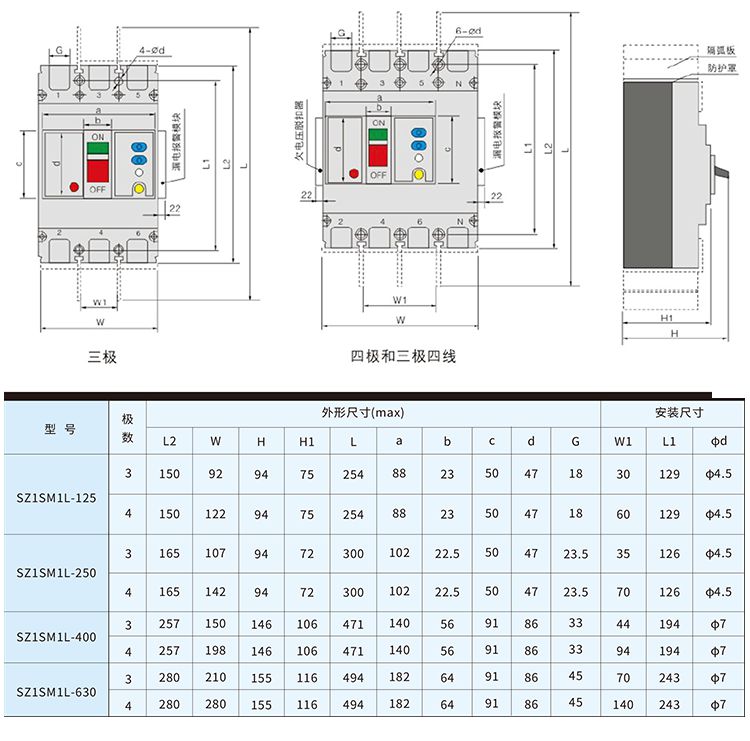

五、安装尺寸
