一、适用范围

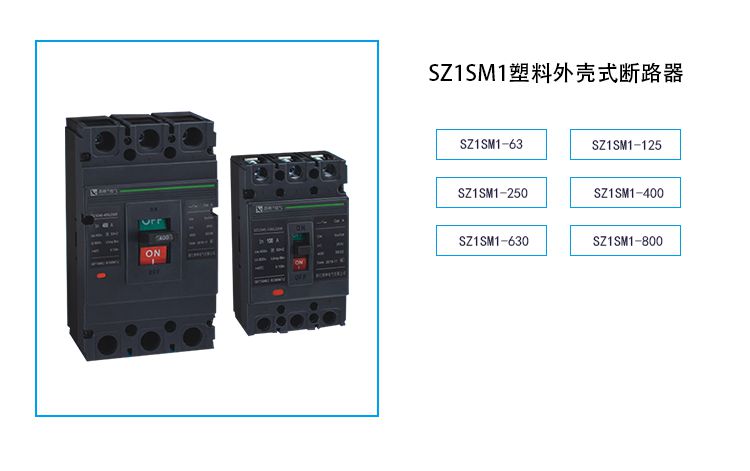

SZ1SM1系列塑料外壳式断路器(以下简称断路器)，是本公司采⽤国际先进设计制造技术研制开发的新型断路器之⼀。其额定绝缘电压为800V，(SZ1SM1-63为500V)，适⽤于交流50Hz,额定⼯作电压690V及以下(SZ1SM1-63为400V)，额定⼯作电流⾄800A的电路中作不频繁转换及电动机不频繁启动之⽤。断路器具有过载短路和⽋电压保护装置，能保护线路和电源设备不受损坏。断路器按照其额定极限短路分断能⼒(Icu)的⾼低，分为C型(低分断型)L型(标准型)M型(较⾼分断型)H型(⾼分断型)四类。该断路器具有体积⼩分断⾼⻜弧短(部分规格零⻜弧)抗振动等特点,是陆地及船舶使⽤的理想产品。
◎本断路器可垂直安装(既竖装)，亦可⽔平安装(既横装)。
◎本断路器产品执⾏下列标准：
◎IEC60947-1及GB/14048.1总则
◎IEC60947-2及GB/T1408.2低压断路器
◎IEC60497-4及GB14048.4接触器和电动机启动器
◎IEC60947-5.1及GB14048.5机电式控制电路电器
二、工作条件
◎海拔⾼度2000m及以下;
◎周围介质温度不⾼于+40℃（对船⽤产品为+45℃）和不低于-5℃;
◎能耐受潮湿空⽓的影响;
◎能耐受盐雾、油雾的影响;
◎能耐受霉菌的影响;
◎最⼤倾斜度为±22.5°;
◎在受到船舶正常振动时能可靠⼯作;
◎在受到地震情况下（4g）能可靠⼯作;
◎在⽆爆炸危险的介质中，且介质⽆⾜以腐蚀⾦属和破坏绝缘的⽓体与导电尘埃的地⽅;
◎在没有⾬雪侵袭的地⽅。
◎本断路器可垂直安装(既竖装)，亦可⽔平安装(既横装)。
◎本断路器产品执⾏下列标准：
◎IEC60947-1及GB/14048.1总则
◎IEC60947-2及GB/T1408.2低压断路器
◎IEC60497-4及GB14048.4接触器和电动机启动器
◎IEC60947-5.1及GB14048.5机电式控制电路电器
二、工作条件
◎海拔⾼度2000m及以下;
◎周围介质温度不⾼于+40℃（对船⽤产品为+45℃）和不低于-5℃;
◎能耐受潮湿空⽓的影响;
◎能耐受盐雾、油雾的影响;
◎能耐受霉菌的影响;
◎最⼤倾斜度为±22.5°;
◎在受到船舶正常振动时能可靠⼯作;
◎在受到地震情况下（4g）能可靠⼯作;
◎在⽆爆炸危险的介质中，且介质⽆⾜以腐蚀⾦属和破坏绝缘的⽓体与导电尘埃的地⽅;
◎在没有⾬雪侵袭的地⽅。

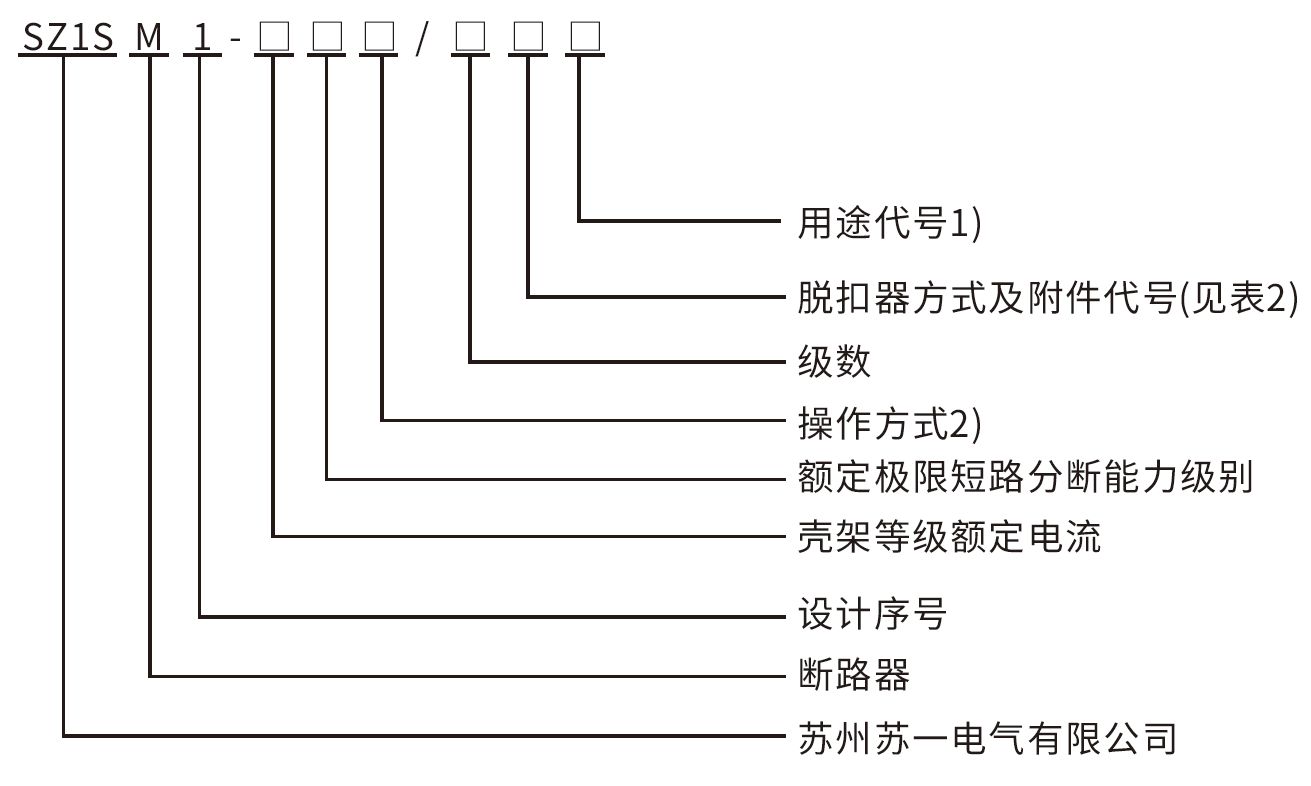

二、规格型号

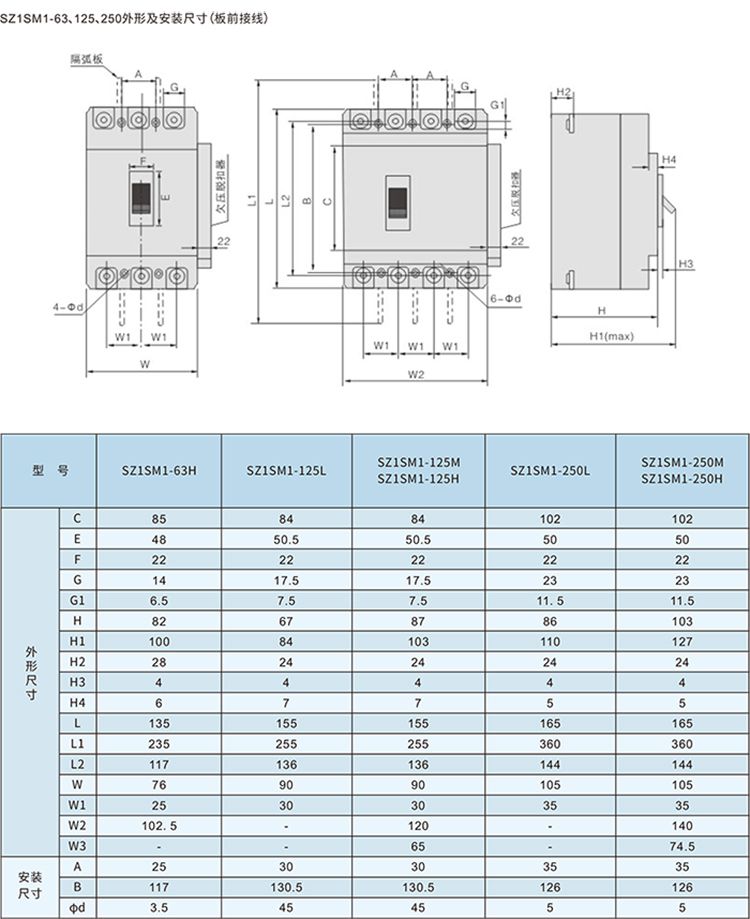

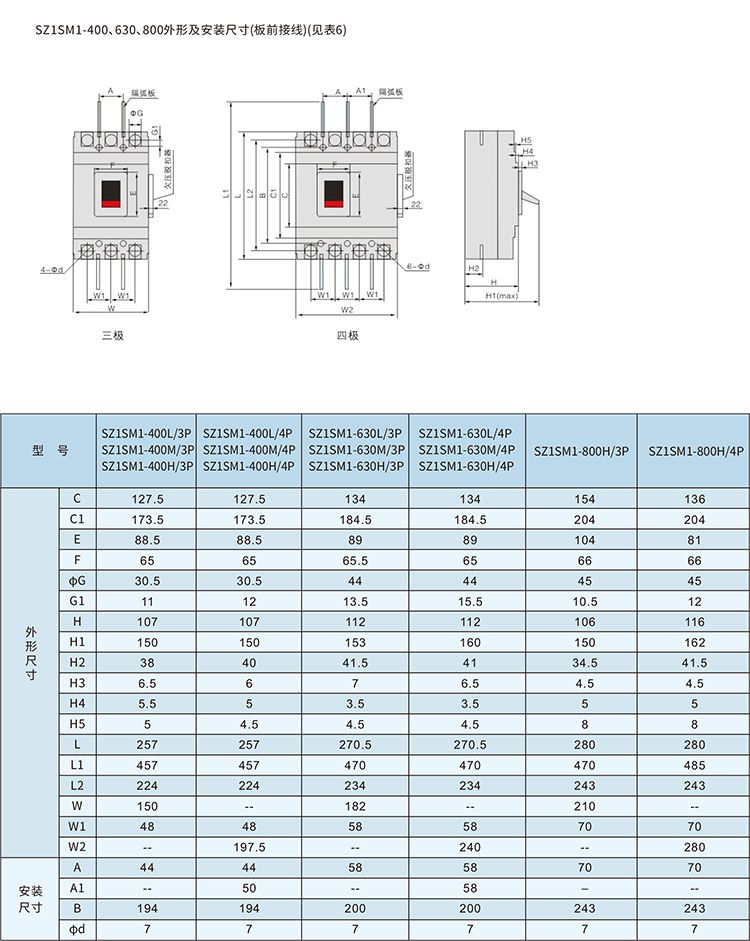

三、安装尺寸
