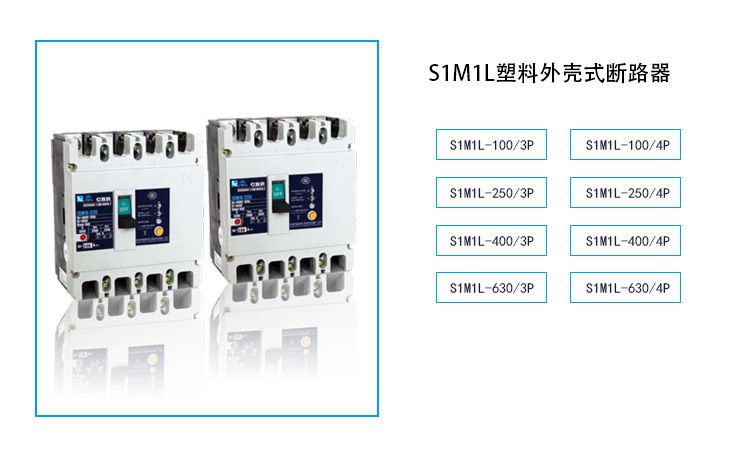

S1M1L系列带剩余电流保护塑壳式断路器

一、适用范围
    S1M1L系列漏电断路器(以下简称断路器)额定绝缘电压为800V,适用于交流50HZ,额定工作电压400V,额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路、欠电压和剩余电流保护功能,能保护线路和电源设备不受危害。断路器具有隔离功能。
    本断路器分断高、飞弧短、抗振动;能垂直安装(即竖装),亦能水平安装(即横装)。
    本断路器不可倒进线,只允许1、3、5接电源线,2、4、6接负载线。断路器执行下列标准:IEC60947-1及GB、 T14048.1;IEC60947-2及GB14048.2低压断路器及附录B《带剩余电流保护的断路器》。

二、分类
1、按产品极数分为三极与四极。
2、接线方式分为:板前接线、板后接线、插入式接线。
3、按过电流脱扣器型式分为:热动-电磁(复式)型、电磁(瞬时)型两种。
4、按断路器是否带附件分为:带附件和不带附件两种。
   内部附件:分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警触头。
   外部附件:转动手柄操作机构、电动操作机构。

三、环境要求
1、安装地点的海拔为2000M以下。
2、周围环境温度不高于+40℃,不低于-5℃;且24小时平均值不超过35℃。安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低温度下可以有较高相对湿度,对由于温度变化 偶尔产生的凝露应采取措施。
3、污染等级为3级。
4、主电路的安装类别为III,辅助电路和控制电路的安装类别为II。
5、断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。
6、应在没有雨雪侵袭的地方。

四、主要特点
1、常规的漏电断路器保护模块工作电源取样为二相,而本系列断路器的保护模块工作电源取样,为三相,因此缺任一相,断路器漏电保护模块仍能正常工作。
2、现场可调:额定剩余动作电流In及剩余电流动作时间(非延时和延时)根据实际情况现场可调。
3、低电压保护:当相电压降低至50V,漏电保护模块仍能正常工作。
4、具有漏电报警输出功能:当设备或线路的剩余电流达到或超过设定值,带漏电报警单元模块的断路器输出一个无源接点信号,驱动相应的报警装置。

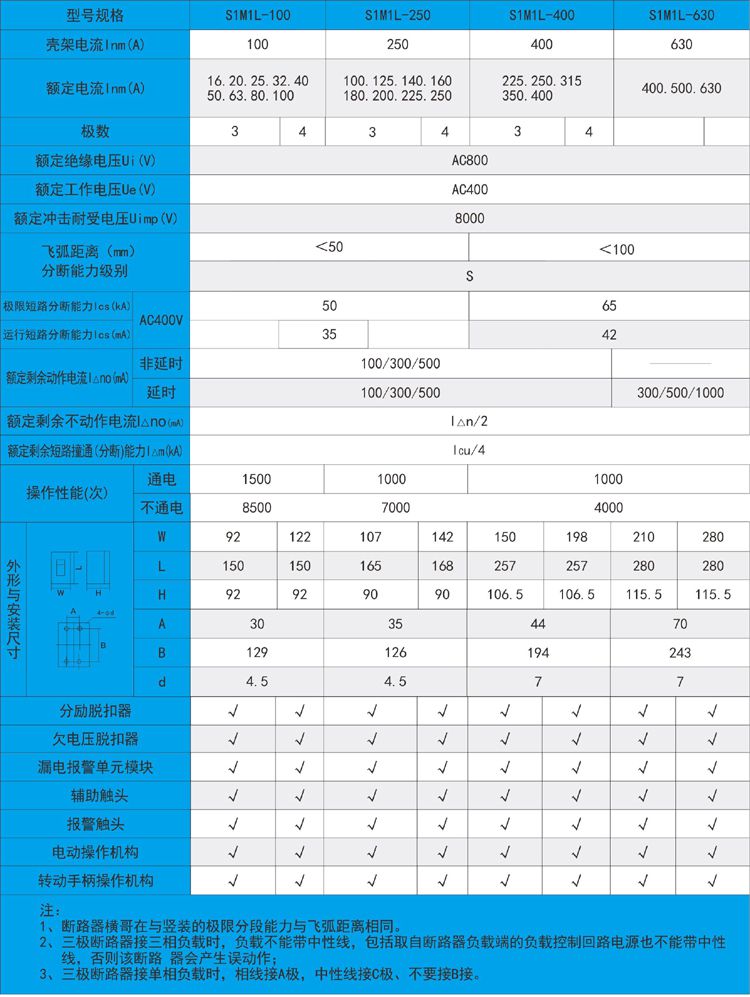

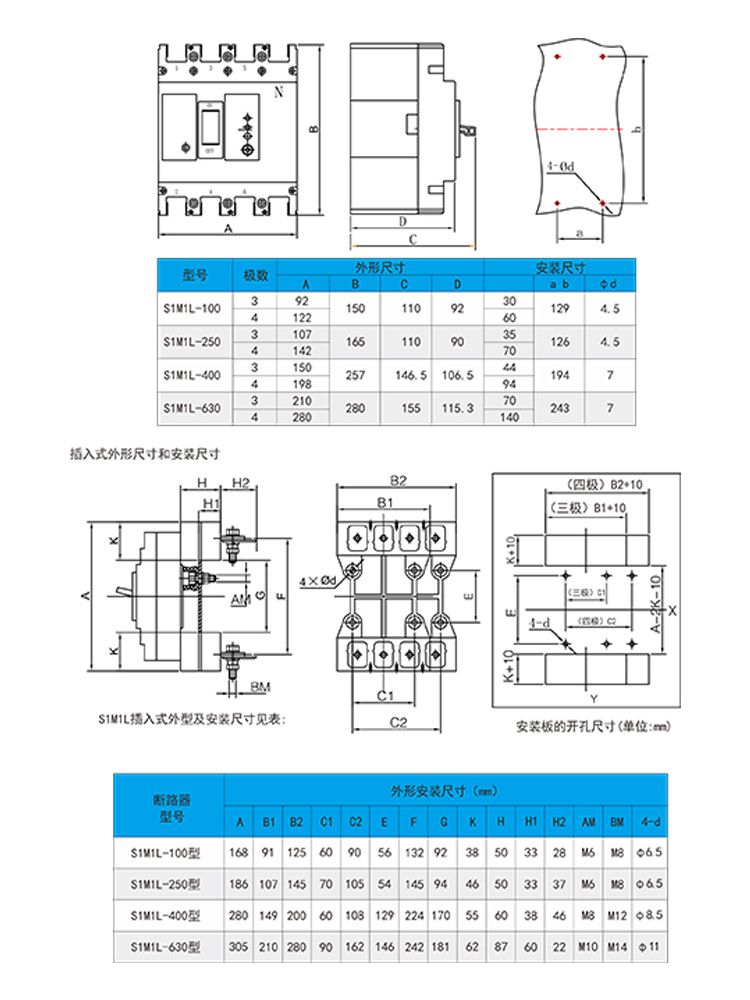

五、外形与安装
