概 述
SZ1SH系列户内高压真空断路器（以下简称断路器）适用于额定电压12kV、频率50Hz的三相交流电力系统中，额定电流为630A~4000A。广泛用于工矿、企业、发电厂、变电站等电力系统，控制与保护电缆、架空线、变压器、发电机、电容器组、电动机等。
断路器分为手车式和固定式(正装式、侧装式），既可装入手车式开关柜，也可装入固定式开关柜，具有安全可靠性高、寿命长、少维护、无污染、无爆炸危险，噪音低的特点，由于真空断路器的特殊优越性，尤其适用于要求频繁操作或多次开断短路电流的场所。
该产品的技术性能符合GB1984《高压交流断路器》，JB3855《3.6kV~40.5kV户内交流高压真空断路器》、DL/T403《12kV~40.5kV高压真空断路器订货技术条件》标准的要求，并符合IEC62271-100《高压交流断路器》的相关要求，性能达到C2-E2-M2级。

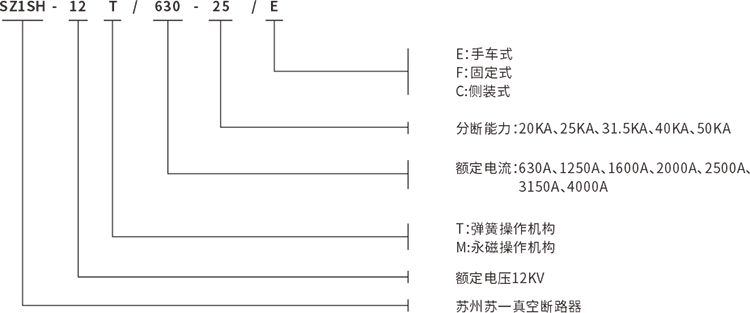

型号含义及分类
示例说明：
SZ1SH型户内高压真空断路器，其主要技术参数为:额定电压为12kV，额定电流630A，额定短路开断电流为25kA，弹簧操动机构，操作电压为直流220V，上下出线端间距为275mm,相间距为210mm,固定式。
使用条件
1、海拔高度：1000m及以下地区。
2、环境温度：不高于+40℃，不低于-15℃，日平均值不大于+30℃。(允许在-30℃下储运)
3、相对湿度：日平均相对湿度不大于95%，日平均饱和蒸汽压不大于2.2×10-3Mpa；月平均相对湿度不大于90%，月平均饱和蒸汽压不大于1.8× 10-3Mpa。
4、地震烈度：不超过8度。
5、无滴水、蒸汽、可燃性气体、火灾、爆炸危险、化学腐蚀及剧烈震动的场所。

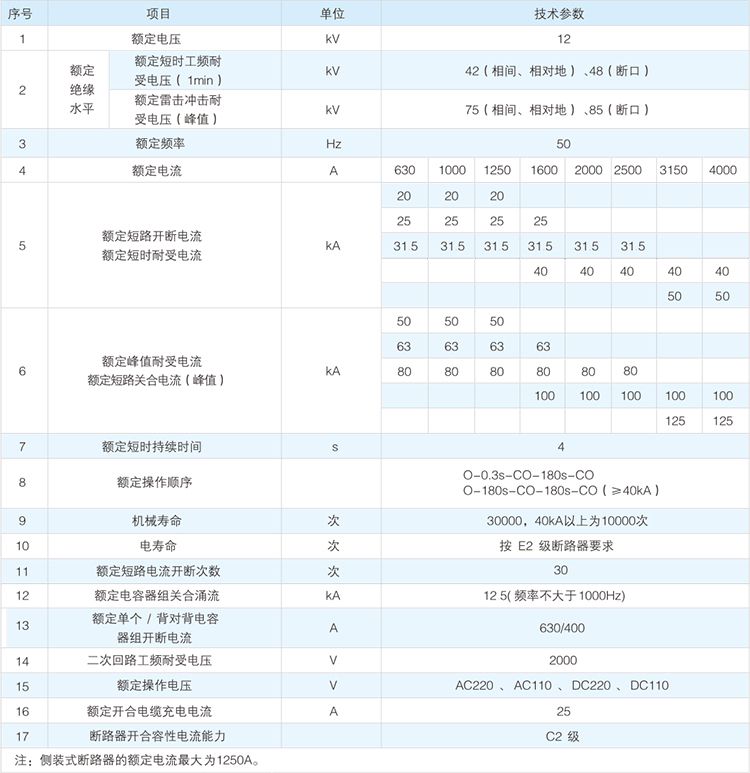

技术参数
外形尺寸

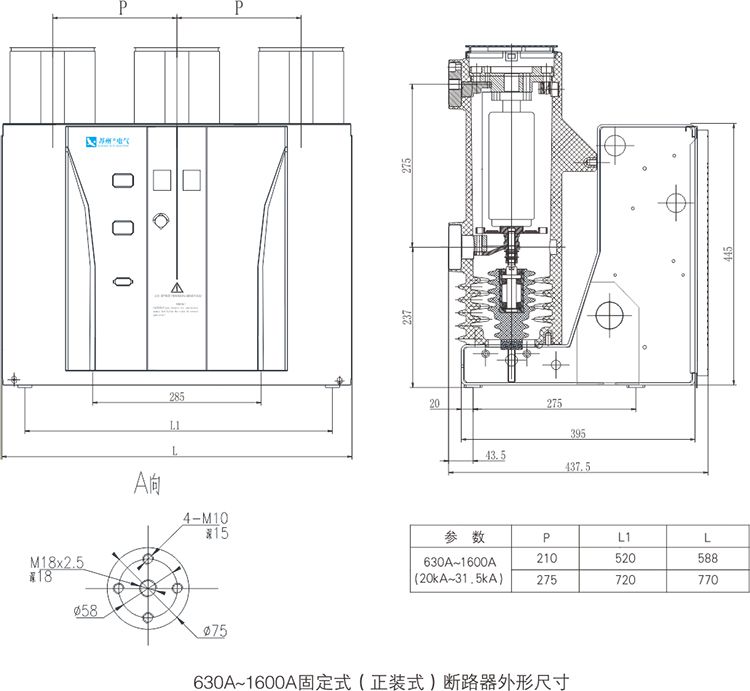

630A~1600A固定式断路器外形尺寸

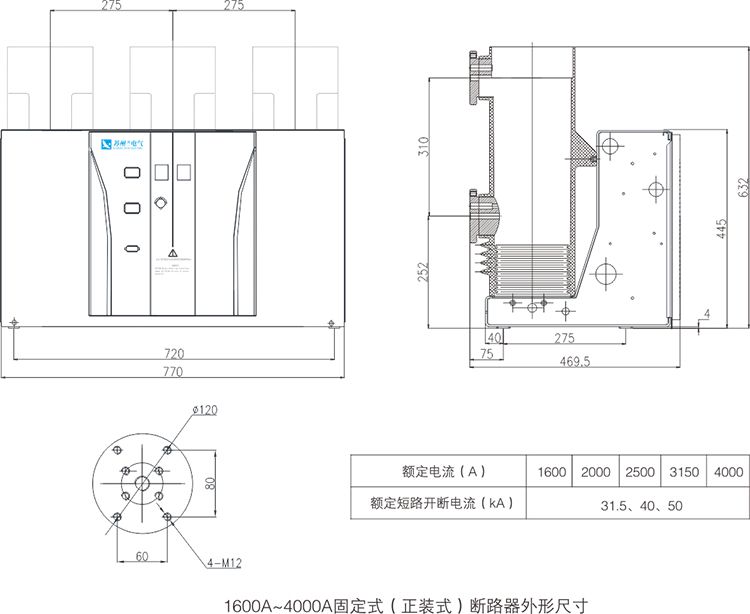

1600A~4000A固定式断路器外形尺寸

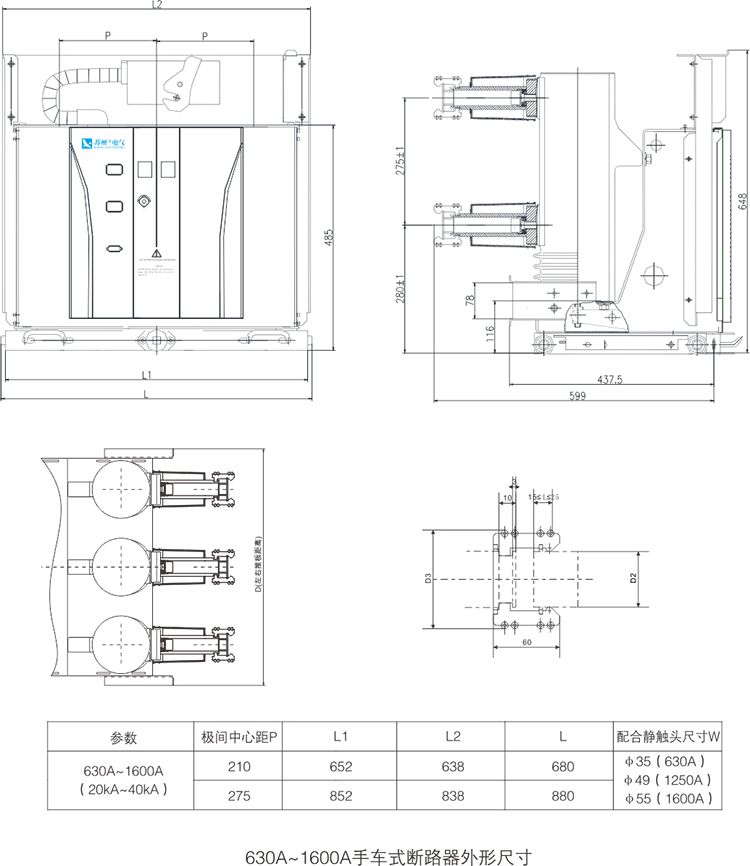

630A~1600A手车式断路器外形尺寸

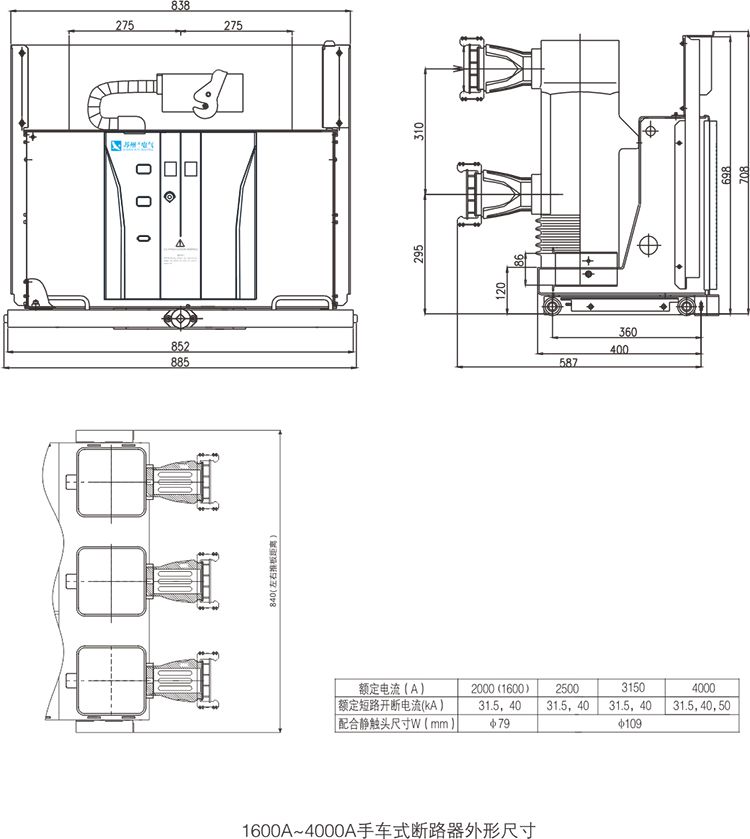

1600A~4000A手车式断路器外形尺寸
630A~1250A侧装式断路器外形尺寸
